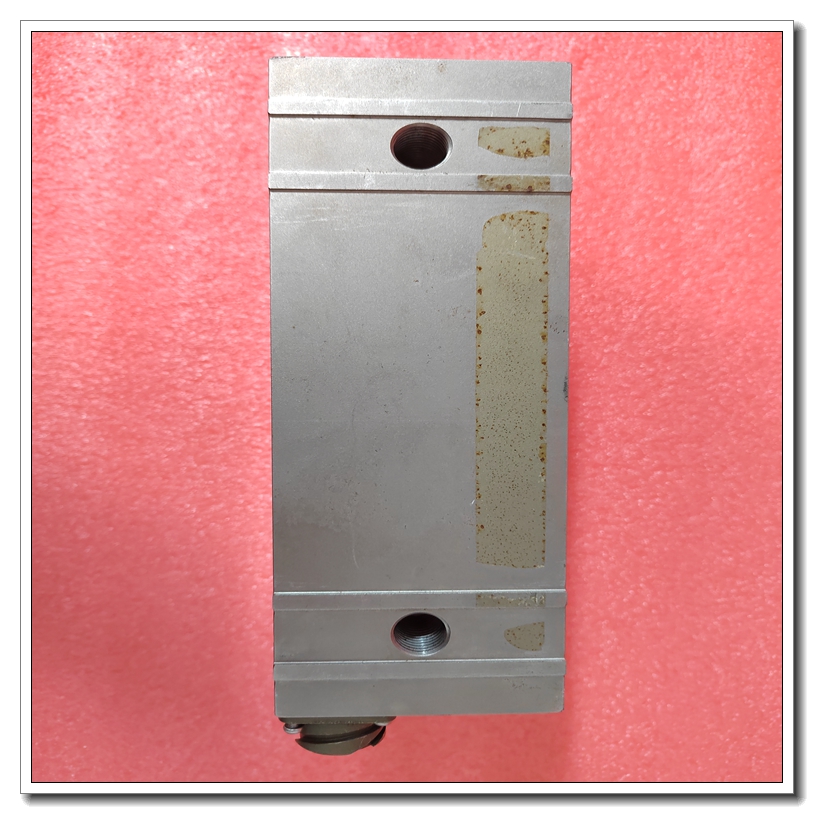

ABB  PFTL 101A-2.0kN   3BSE004172R1  稱重傳感器

ABB  PFTL 101A-2.0kN   3BSE004172R1  稱重傳感器

ABB  PFTL 101A-2.0kN   3BSE004172R1  稱重傳感器

ABB 水平型枕式張力計壓頭有三個規格：標準型PFTL 101A/B，通常被用于常規的金屬處理線。該壓頭適用于軋輥重、張力范圍寬和運行速度高的應用。

對于冷軋機、退火和鍍鋅生產線中有乳化液的帶材張力測量應用，推薦使用軋機型的PFTL 101AE/BE。PFTL 101AE/BE 壓頭使用固定的連接線纜，防護等級達到IP 66 ，可長期精確可靠運行在有乳化液的應用環境中。所有的ABB 張力計壓頭交貨時均進行了標定。

防酸型PFTL 101AER/BER 壓頭是專為酸洗生產線而設計，達到防護等級IP 66/67。

壓磁技術

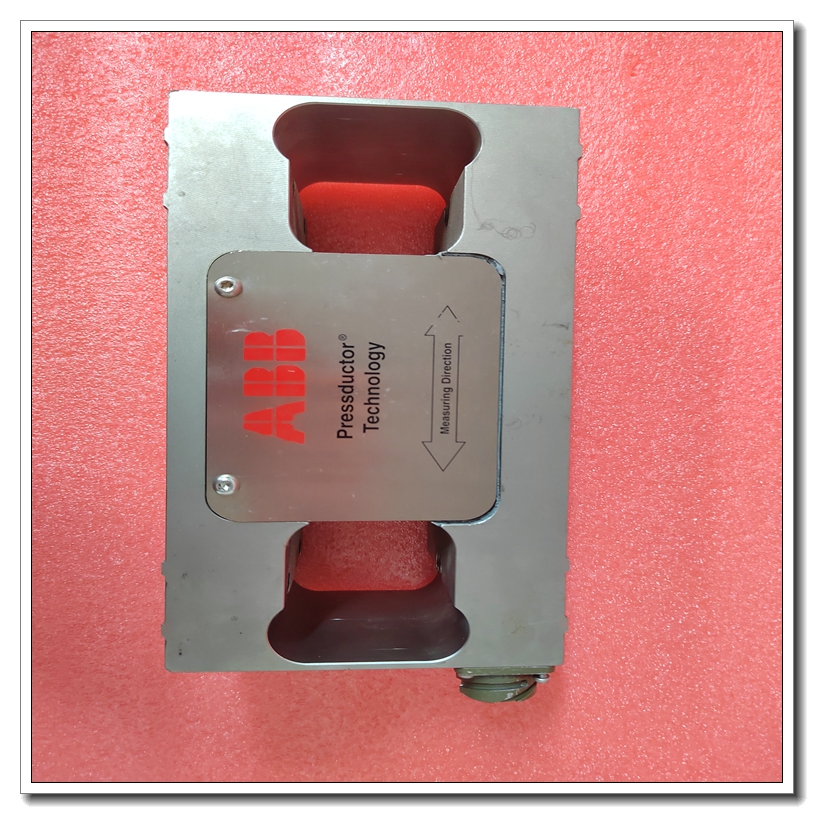

ABB的Millmate 帶材張力測量系統壓頭，是以1954年獲得專利的、著名的Pressductor?磁致效應為基礎的，根據該原理，鋼材的磁特性會受到機械作用力的影響。

在傳感器內有四個孔。相互垂直的兩個線圈通過這些孔纏繞在一起。一個線圈被施加交流電，另一個線圈作為測量線圈。由于兩個線圈相互垂直，只要傳感器上沒有負荷，它們之間就沒有磁耦合。

如果傳感器上有負荷（如圖所示），磁場特性就會改變。在受力方向上鋼材的導磁率將降低，在垂直方向上將增加。這導致磁通對稱性發生變化，部分磁通將誘導二次側線圈產生感應電壓。感應電壓與負荷成比。

ABB獨有的壓磁?技術讓Mini系列枕式壓頭非同尋常的堅固，讓它們能承受各種不同的工作條件。
