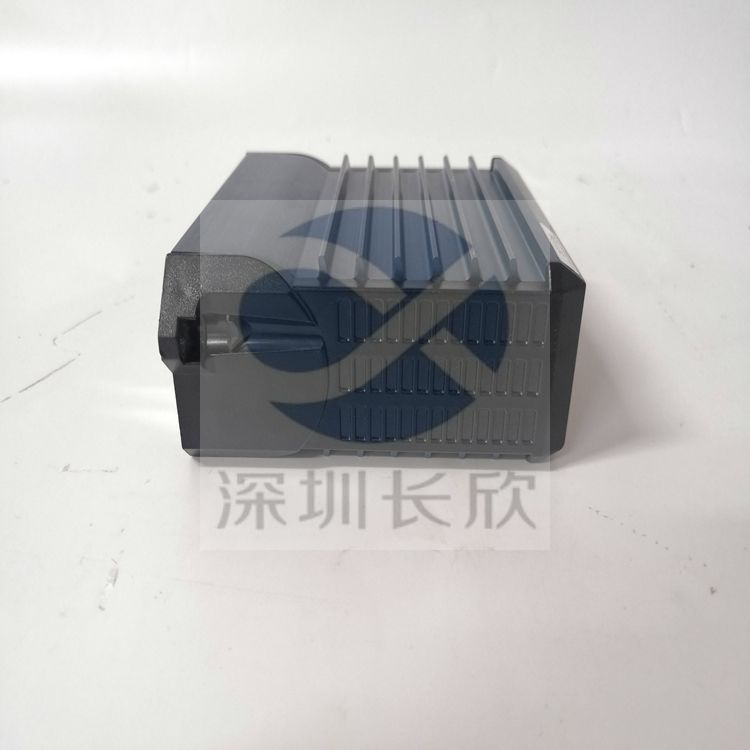

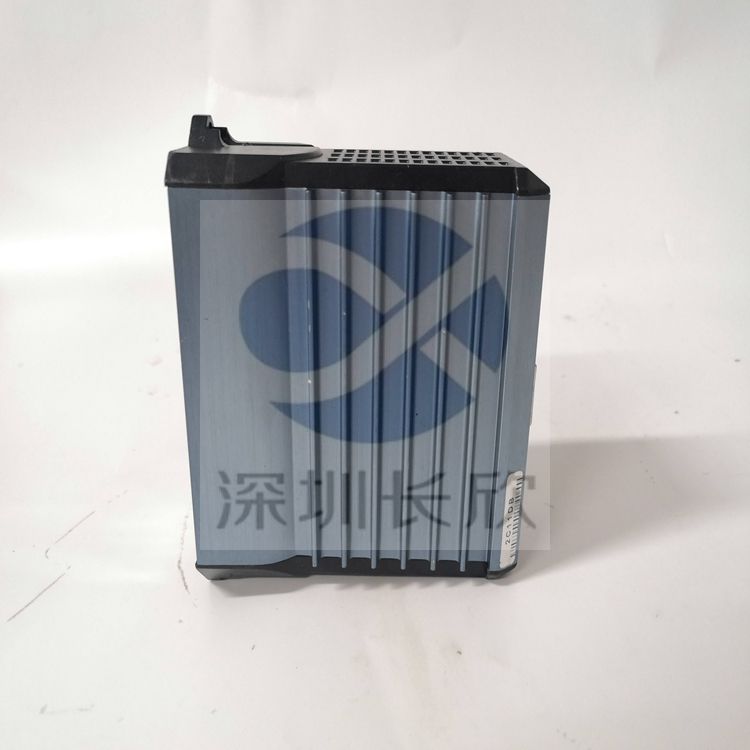

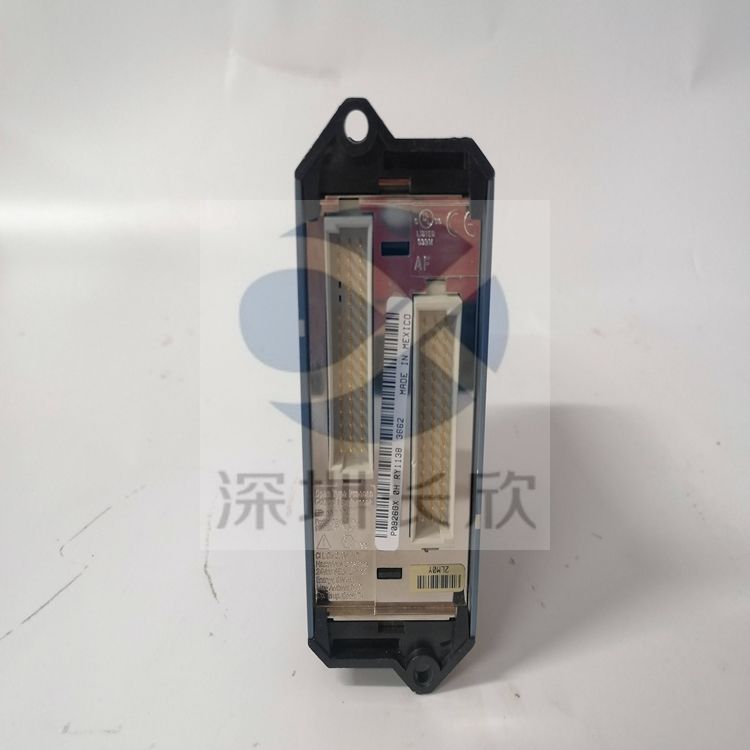

FOXBORO FBM220

FBM220/221終端組件（TA）

提供制作H1 FOUNDATION現場總線電纜

連接到FBM220（單通道）或

FBM221（四通道）現場總線模塊。它包含

必要的基金會現場總線接線

點、隔離直流-直流轉換器和總線

終止符。

基金會現場總線接線（和

電源連接）

壓縮式螺絲端子，快速、安全

信號連接。TA為H1供電

直接向FBM220/221發送通信信號。

TA中的直流-直流轉換器接收24 V直流電壓

可選冗余外部電源供電

來源此電源可以是現有的

為FBM基板或用戶供電的電源

提供的電源。24 V直流電源

轉換為隔離的30V直流電源（300mA）

為基金會現場總線現場設備供電。

TA上的單個開關提供開/關控制

為H1總線段中的每一個供電。

當

FBM220/221位于

基金會現場總線部分。個人

TA上的開關為總線端接器提供

每個H1段的選擇（輸入或輸出）。

TA通過以下方式連接到FBM子系統底板

通過專用電纜，可在

從0.5米（1.65英尺）到30米（99英尺）的各種長度：

0.5 m2P0916DA 15.0 m–P0916DF

1.0米–P0916DB 20.0米–P0914DG

3.0米–P0916DC 25.0米–P0914DH

5.0米–P0916DD 30.0米–P0914DJ

10.0米–P0916DE
